CH765-MT/UT/N/NU/N3/NU3

型号：CH765-MT/UT/N/NU/N3/NU3

分辨率：800*480

认证：RoHs、CCC、FCC、CE

产品说明
◆ 7英寸显示屏幕，流线型外观设计;
◆ 6万色真彩，支持BMP、JPEG格式图片显示;
◆ 丰富的3D图片素材库，画面更生动;
◆ 灵活的部件选择空间，自定义动画轨迹设计;
◆ 简单开关设置切换模式，精确的有触摸区校准功能;
◆ 自定义的数据采集保存功能，支持时间趋势图，XY趋势图等多种形式的数据管理方式;
◆ 提供2个USB接口，实现数据的快速传输和备份;
◆ 双口独立通讯，可实现多屏一机;

型号说明
◆ MT/N：6万色标准配置;

◆ UT/NU：带USB-A接口;

◆ N3：带扩展口;

◆ NU3：带USB-A、扩展口;

项目		CH765-MT/UT/N/NU/N3/NU3
电气特征	输入电压	DC24V（电压范围：DC22V~DC26V）
	消耗电流	250mA
	允许瞬时停电	10ms以下（实际失电小于1s）
	耐电压	AC1000V，10mA，小于1分钟（信号与地间）
	绝缘阻抗	DC500V，10MΩ以上（信号与地间）
接口	Download口	RS232/RS485
	PLC口	RS232/RS485/RS422
	扩展口	RS485，NT3/NU3型号支持
	USB接口1	USB-B（符合USB2.0规范），USB下载口
	USB接口2	USB-A（符合USB2.0规范），U盘口，UT/NU/NU3型号支持
环境	操作温度	0℃~50℃
	保存温度	-20℃~60℃
	环境湿度	10%RH~90%RH（无凝露）
	耐振动	10~25HZ（X、Y、Z方向各30分钟2G）
	抗干扰	干扰电压：1500Vp-p 脉冲周期：1us 持续时间：1分钟
	周围空气	无腐蚀性气体
	保护结构	前面板符合IP65
画面属性	类型	65536真彩色
	屏幕大小	7.0〞
	使用寿命	50000小时以上，环境温度25℃，24小时运行
	屏幕分辨率	800*480
	对比度	V1.0以上硬件版本可调（MT/UT除外）
	文字设定	中文简体/繁体、英文、日文、韩文等多种语言
	字符尺寸	任意字体、任意大小
	触摸面板	4线电阻式触摸板
存储器	存储器	128MB
结构	冷却方式	自然风冷

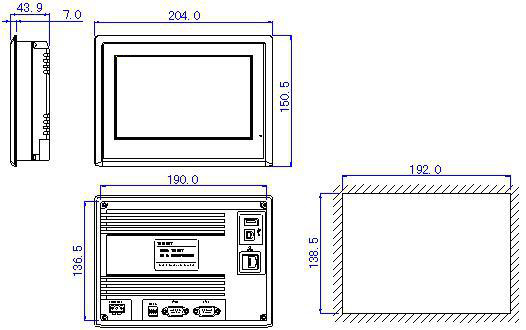

	外部尺寸(mm)	204.0150.543.9
	面板开孔尺寸(mm)	192.0*138.5
