CH465-MT/UT/MT2/UT2

型号：CH465-MT/UT/MT2/UT2

分辨率：480*272

认证：RoHs、CCC、FCC、CE

产品说明
◆ 4.3英寸显示屏幕，流线型外观设计;
◆ 6万色TFT真彩，支持BMP、JPEG格式图片显示;
◆ 丰富的3D图片素材库，画面更生动;
◆ 灵活的部件选择空间，自定义动画轨迹设计;
◆ 简单开关设置切换模式，精确的有触摸区校准功能;
◆ 自定义的数据采集保存功能，支持时间趋势图，XY趋势图等多种形式的数据管理方式;
◆ 提供2个USB接口，实现数据的快速传输和备份;

型号说明
◆ MT：6万色标准配置;

◆ UT：带USB-A接口;
◆ MT2/UT2：具备COM1和COM2口;

◆ MT/UT：仅具备COM2口;

项目		CH465-MT/UT/MT2/UT2
电气特征	输入电压	DC24V（电压范围：DC22V~DC26V）
	消耗电流	130mA
	允许瞬时停电	10ms以下（实际小于1s）
	耐电压	AC1000V，10mA，小于1分钟（信号与地间）
	绝缘阻抗	DC500V，10MΩ以上（信号与地间）
接口	Download口	RS232，MT2/UT2型号支持
	PLC口	RS232/RS485/RS422
	USB接口1	USB-B（符合USB2.0规范），USB下载口
	USB接口2	USB-A（符合USB2.0规范），U盘口，UT/UT2型号支持
环境	操作温度	0℃~50℃
	保存温度	-20℃~60℃
	环境湿度	10%RH~90%RH（无凝露）
	耐振动	10~25HZ（X、Y、Z方向各30分钟2G）
	抗干扰	干扰电压：1500Vp-p 脉冲周期：1us 持续时间：1分钟
	周围空气	无腐蚀性气体
	保护结构	前面板符合IP65
画面属性	类型	65536色
	屏幕大小	4.3〞
	使用寿命	50000小时以上，环境温度25℃，24小时运行
	屏幕分辨率	480*272
	对比度	不可调
	文字设定	中文简体/繁体、英文、日文、韩文等多种语言
	字符尺寸	任意字体、任意大小
	触摸面板	4线电阻式触摸板
存储器	存储器	8MB
结构	冷却方式	自然风冷
	外部尺寸(mm)	152.0102.041.8
	面板开孔尺寸(mm)	144.0*94.0

暂无相关信息...

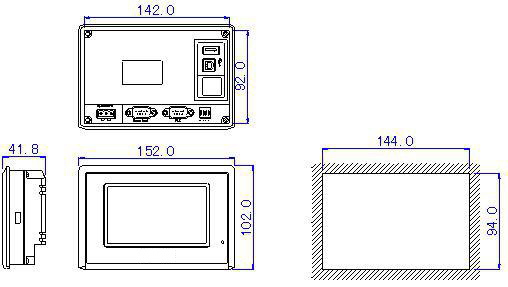

产品外观及尺寸(单位:mm)
开孔尺寸大小建议向上浮动0.5mm
