画面分割液晶监视器简介

画面分割液晶监视器简介（摘自百度百科）

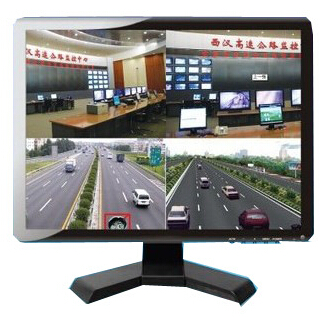

◆ 画面分割器

画面分割器有四分割、九分割、十六分割几种，可以在一台监视器上同时显示 4、9、16个摄像机的图像，也可以送到录像机上记录。四分割是最常用的设备之一，其性能价格比也较好，图像的质量和连续性可以满足大部分要求。九分割和十六分割价格较贵，而且分割后每路图像的分辨率和连续性都会下降，录像效果不好。另外还有六分割、八分割、双四分割设备，但图像比率、清晰度、连续性并不理想，市场使用率很大部分分割器除了可以同时显示图像外，也可以显示单幅画面，可以叠加时间和字符，设置自动切换，连报警器材等。

◆ 画面分割器的基本工作原理

采用图像压缩和数字化处理的方法，把几个画面按同样的比例压缩在一个监视器的屏幕上。有的还带有内置顺序切换器的功能，此功能可将各摄像机输入的全屏画面按顺序和间隔时间轮流输出显示在监视器上(如同切换主机轮流切换画面那样)，并可用录像机按上述的顺序和时间间隔记录下来。其间隔时间一般是可调的。

◆ 画面分割器的主要性能

a. 全压缩图像，数字化处理的彩色/黑白画面分割器；

b. 四路(或九、十六路)视频输入并带有四路(或九、十六路)的环接输出；

c. 内置可调校时间的顺序切换器和独立的切换输出。根据摄像机的编号对全屏画面按顺序切换显示，敏路画面的显示时间可由用户自己进行优化编程调整；

d. 高解像度以及实时更新率。画面指标为512×512象素，更新率为25-30场/秒；

e. 录像带重放时可实现1/4(或1/9、1/16)画面到全屏画面变焦(还原为实时全屏画面)；

f. 与标准的SUPER-VHS录像机兼容(有的还具有S-VHS接口)；

g. 有报警输入/输出接口，可与报警系统联动。报警时可调用全屏画面并产生报警输出信号启动录像机或其它相关设备。也就是说，当报警信号产生时，与该警报相关区域的场景将以全屏画面显示出来，并可自动录像。用户可自行设定警报的持续时间和录像的持续时间。报警输入接口数目与画面输入数目相同；

h. 八个字符的摄像机名称。用户可自己编程设定给每个摄像机最多达八个字符的名称；

i. 报警画面叠加、视频信号丢失指标。该功能可方便用户快速检查出现丢失的原因；
